全球首次压电无线开关接入智能照明系统

2023年5月24日深圳新一代产业园智能照明系统通过验收，标志着摩崖干接点压电无线开关方案在智能照明系统中成功运用，全球首次将压电无线开关接入智能照明系统，开始了智能照明系统干接点压电无线开关时代。

压电无线开关是一种自发电无线开关，分开关和收接器两部分，压电无线开关可分为三类：1、干接点压电无线开关；2、压电无线线控开关；3、压电无线灯控开关，干接点压电无线开关由压电开关和干接点接收器组成，是可以接入智能照明系统的一类压电无线开关，下面我们来介绍一下干接点压电无线开关的特点。

干接点压电无线开关优点：

1、照明系统兼容：干接点压电无线开关能接入各种照明系统。

2、免布线：免去开关布线，开槽、预埋、穿线等施工过程，大大节省了施工成本、电线成本，降低了工程造价。

3、寿命长：开关120万次按压测试无衰减，使用10-20年。

4、免维护：开关压电自发电，开关是无线控制的，无路线损坏等问题，节省维护成本。

5、易安装：压电开关直接贴墙安装，或打玻璃胶安装，安装极其简单。

6、PCT全球专利保护：摩崖神光压电自发电技术是有别于易能森磁切割自发电技术的性能更优的自发电技术，摩崖神光打破了易能森磁切割自发电技术的垄断，并成功申请了PCT专利。

深圳新一代信息技术产业园项目概况

深圳新一代信息技术产业园项目位于深圳市福田区梅林凯丰路 15 号，建设用地面积 32835.26 平方米，计容积率建筑面积 26.3万平方米，总建筑面积约 37万平方米。项目包括 6 栋高层研发办公楼及产业配套建筑;地下室3 层，设置约1300 个停车位。项目定位甲级写字楼，按国家绿色建筑评价标识二星级及深圳市绿色建筑设计评价标识认证金级标准设计。

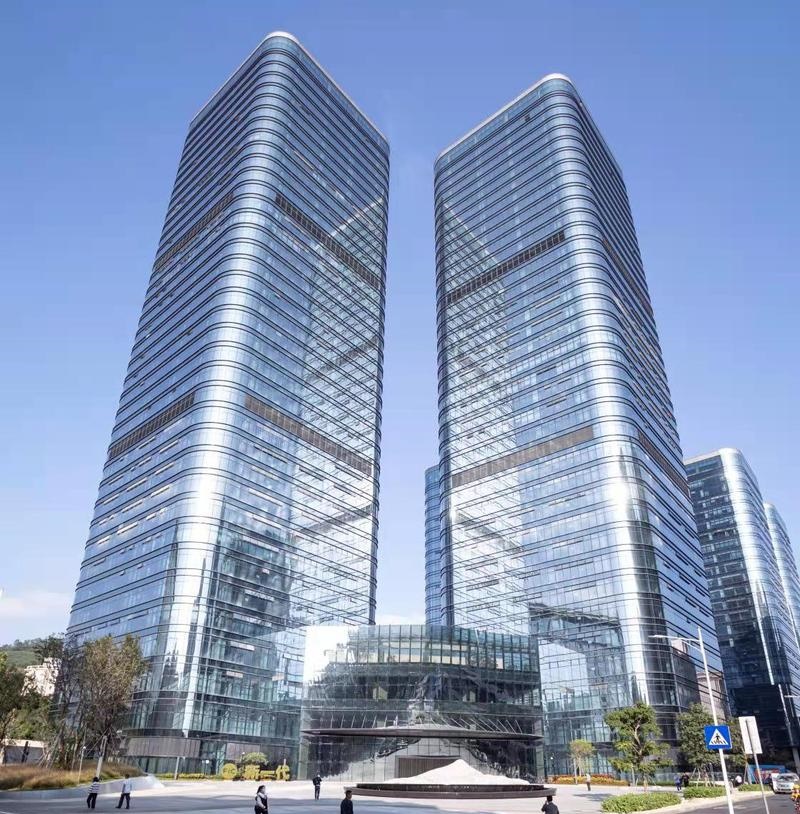

深圳新一代信息技术产业园图片

智能照明系统项目概况

深圳新一代信息技术产业园智能照明系统主要对建筑内楼层卫生间、电梯厅、地下室车库等公区照明进行分散控制和集中管理,并通过智能照明模块控制器内部的控制策略和控制逻辑对照明进行控制，为大楼提供舒适环境的前提下，达到节约能源和节省管理人员的目的。深圳新一代信息技术产业园楼层原有线控制开关按钮，因二次装修破坏无法恢复，摩崖神光科技（深圳）有限公司智能照明系统压电无线开关方案，改用摩崖神光无线控制按钮开关。

摩崖压电无线开关接入智能照明系统楼层示意图

摩崖神光压电无线开关干接点方案显神威

深圳新一代信息技术产业园智能照明系统原方案为对一期已建智能照明系统线路进行恢复以及控制系统的调试，但在实施过程中，发现部分企业入驻自主装修等原因，导致大部分末端线路无法恢复，以致该系统无法按原方案恢复使用。 2023 年 2 月 21 日召开“智能照明及施工现场问题协调专题会”并决议：智能照明系统采用摩崖神光压电无线开关控制方案。调整方案，需要采购摩崖神光压电无线开关面板及干接点接收器、智能照明干接点输入模块等，总体造价节省约200万元，并于2023 年 5 月 24 日通过验收。这是压电无线开关全球首次在智能照明系统干接点中使用，摩崖神光科技（深圳）有限公司开创了智能照明系统干接点使用压电自发电无线开关的时代。

压电无线开关市场前景巨大

干接点压电无线开关可在酒店客控、楼宇干接点、办公室照明、公共商场店铺照明等安全性高的场所运用，干接点压电无线开关市场前景巨大，而干接点压电无线开关只是压电无线开关应用的一类，压电无线开关另一类产品是220V电压线控器，可以运用在家庭装修、店铺照明、办公室照明、车库多开关控制照明等众众领域；压电无线开关有一个运用大类是灯控，灯控是把收接器内置在灯里，这个安装方便，适用于B2C市场。

压电开关在线路控制、灯控、干接点运用示意图

摩崖科技微能量采集系列方案之

智能照明系统干接点压电无线开关方案V3.6

智能照明系统主要对建筑内楼层卫生间、电梯厅、地下室车库等公区照明进行分散控制和集中管理,并通过智能照明模块控制器内部的控制策略和控制逻辑对照明进行控制，为大楼提供舒适环境的前提下，达到节约能源和节省管理人员的目的。智能照明系统干接点压电无线开关方案，卫生间、电梯厅、地下室车库等公区照明干接点开关使用压电自发电无线，免去安装干接点开关过程中开槽、预埋、穿线、安装等施工过程，大大节省了人工成本，同时还节省电线材料成本。大幅度降低了智能照明系统项目工程的总体造价。

摩崖压电无线开关接入智能照明系统楼层示意图

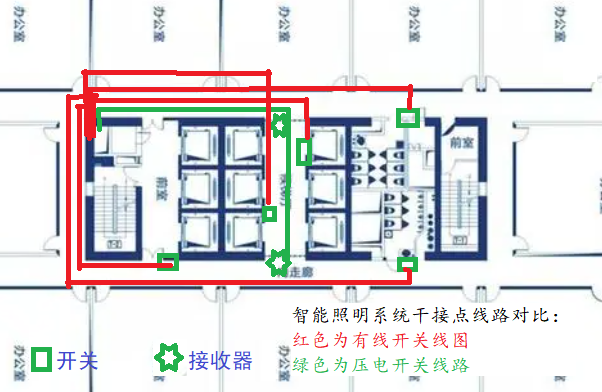

智能照明系统干接点有线开关和压电无线开关线路对比图

干接点压电无线开关由压电开关和干接点接收器组成，是可以接入智能照明系统的一类压电无线开关，下面我们来介绍一下干接点压电无线开关的特点。

干接点压电无线开关优点：

1、照明系统兼容：干接点压电无线开关能接入各种照明系统。

2、免布线：免去开关布线，开槽、预埋、穿线等施工过程，大大节省了施工成本、电线成本，降低了工程造价。

3、寿命长：开关120万次按压测试无衰减，使用10-20年。

4、免维护：开关压电自发电，开关是无线控制的，无路线损坏等问题，节省维护成本。

5、易安装：压电开关直接贴墙安装，或打玻璃胶安装，安装极其简单。

6、PCT全球专利保护：摩崖神光压电自发电技术是有别于易能森磁切割自发电技术的性能更优的自发电技术，摩崖神光打破了易能森磁切割自发电技术的垄断，并成功申请了PCT专利。

智能照明干接点压电开关安装说明：

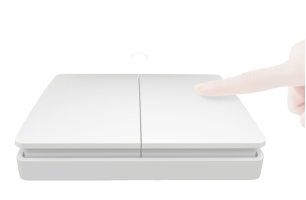

           二位干接点接收器DR2-24               二位压电开关

产品介绍：

干接点控制器与开关配套使用，提供干接点信号，支持一控一、多控一控制方式。

产品特点

1.采用安规级芯片、优质元器件。

2.经过严苛测试无故障寿命达到10年以上。

3.UL94V-0阻燃外壳。

4.多种组合控制。

5.开关无需布线，省去人工布线成本。

产品参数

输入电压：DC24V                    干接点电压：≤48V / 220V

待机功率：＜0.3W                   输出通道：1-2通道

工作频率：433.92MHZ                工作温度：-20~55℃

外形尺寸：L90*W48*H23mm              配对数量：8个/通道

接收距离：空旷≥150米 室内≥50米（注：接收距离根据不同的使用环境有所差异。）

安装方式：

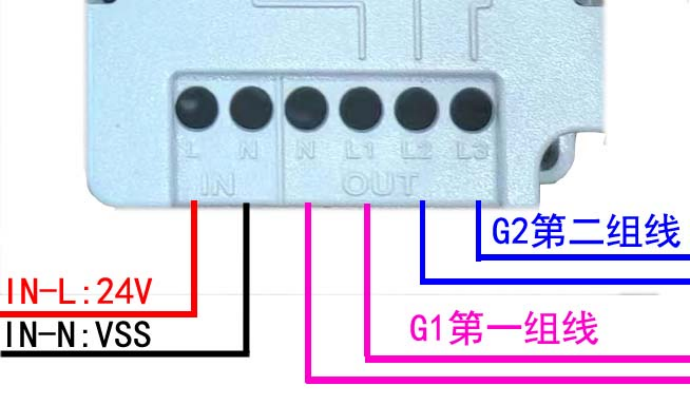

接线方式，IN是一组接电源线,注意24V（L）和VSS(N)不能反接，两组无极性干接点信号线。

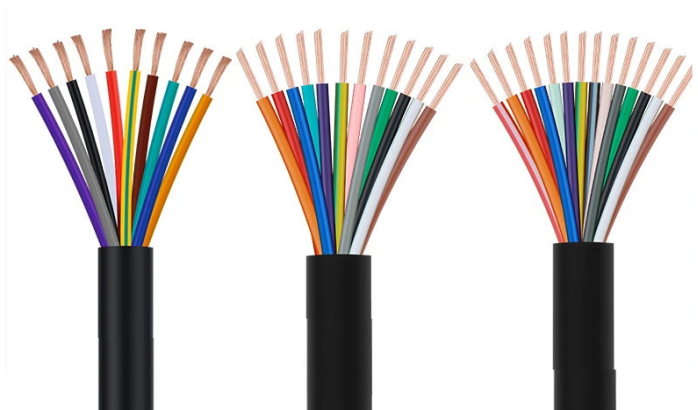

干接点接收器线缆选择：

线缆规格建议：一个干接点接收模块24V电源线2根，线路2路4根，2+2*2=6，一个干接点接收模块需要一条6芯1.0电缆，建议预留2根备用线，即一个干接点接收模块建议使用8芯1.0电缆。

电缆的芯数的数量根据这一层控制电路决定，一键开关对应的一个电路2根线，二键开关对应的一个电路2*2根线，+2个电源线， 1K+2K开关是（1+2）*2 =6根线，加2个电源线，共8根，可以选择2个根6芯线，也可以一根8芯线，如果预留2线备用，可以选择一根10芯线，根据自己情况选择几芯线。

干接点接收器的安装位置选择：

单侧方案一:接收器考虑一个位置全覆盖的话，需要放在电梯通道和走廊通道的T结合部天花正中间，大楼第一层公共区域走道墙壁上放置压电无线开关实测都要以可以正常。单侧方案开关位置不建议放置远端斜对角的洗手间靠最里面的位置（偶尔有丢包的），应该移动压电无线开关，放在走道里墙壁上，就十分保险。

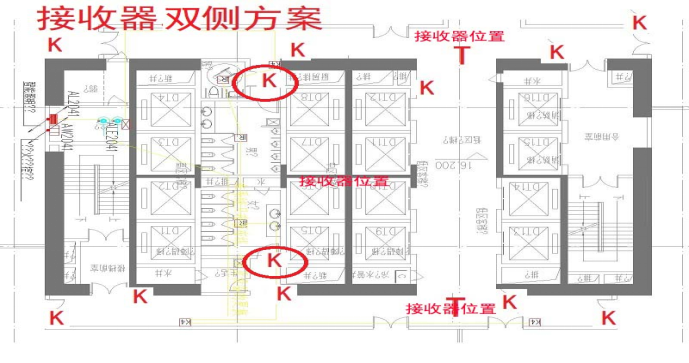

双侧方案二:每面走道都只装本侧开关的接收器，优点是完全无死角，开关位置可以洗手里内墙壁上，图上红圈位置。缺点是接收需要两个走道分别放置，其中有一端离弱电井远，不知道有线距离多

接收器固定方式：

将接收器置于合适位置，使用工具将螺丝紧固两端固定孔，接收器固定。注：尽量避免安装在金属面或金属遮挡的地方以免影响接收距离，注意区分电源输入/输出端子。

与开关配对

配对：接收控制器处于通电状态下，长按需要配对的接收控制器“配对键”3秒(L1为第一组线配对键，L2为第二组线配对键)，“配对键”对应的指示灯闪烁后松手进入配对模式，然后按1下需要配对的开关面板，指示灯闪烁后熄灭表示配对成功，即可使用该按键控制该无线接收控制器（若需一控多或多控一请更换不同的开关或接收控制器重复以上步骤）。

注：配对距离2米以内，在配对模式下,10s内没有完成配对操作或无配对操作自动退出对码模式,也可以通过短按“配对键”退出配对模式。

配对成功测试：

将测试验证仪四根指针对应插入N、L1、L2、L3四个孔，按下开关第一个键，指示灯闪烁则此开关第一个键配对成功；按下二个开关键，第二个指示灯闪烁则此开关第二个键与接收器配对成功

清除配对：

接收控制器处于通电状态下，长按需要清除的接收控制器“配对键”8秒，“配对键”对应的指示灯闪烁后松手，指示灯熄灭，当前通道清码完成。
